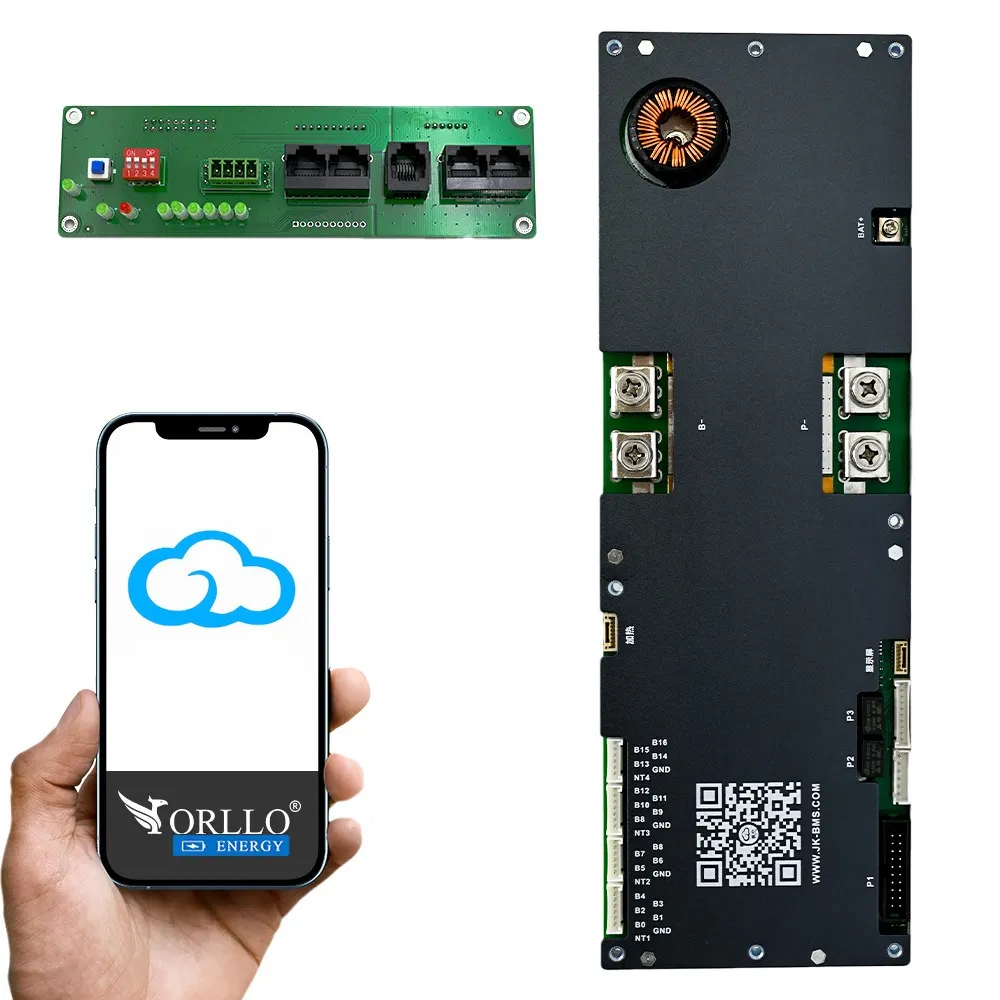

Płyta Główna BMS JK-PB2A16S20P do Zarządzania Energią Baterii LiFePO4 z Aktywnym Balansowaniem i Bluetooth
Warianty
| Zwrot | 30 dni |
|---|---|
| Płatność | przedpłata, PayPo, Raty 0% |
| Dostawa | 0 zł |
| Kupiło | 210 osób |
| Wysyłka | 24h |
| Dostępność | W magazynie |
Płyta Główna BMS JK-PB2A16S20P do Zarządzania Energią Baterii DIY Dedykowana do Magazynów Energii
Zastosowania
BMS JK-PB2A16S20P to nowoczesne i zaawansowane rozwiązanie do zarządzania energią w systemach akumulatorowych, zapewniające aktywne balansowanie napięć oraz dokładne monitorowanie stanu baterii.
-
Systemy magazynowania energii – idealny do budowy Powerwalli, dużych powerbanków oraz innych magazynów energii.
Bezpłatna konsultacja i projekt - Zadzwoń:
22 243 17 17
22 243 17 17
Zalety Techniczne
- Płyta główna do zarządzania energią magazynów, współpraca z większością inwerterów na rynku takich jak: Victron Energy, Growatt, Deye, Pylontech.
- Aktywne balansowanie (Active Balance): System aktywnie wyrównuje napięcia między ogniwami, co zwiększa efektywność wykorzystania baterii do 99% i wydłuża jej żywotność.
- Prąd balansowania: 2A (2000 mA), co umożliwia szybkie i efektywne wyrównywanie napięć między ogniwami.
- Prąd ciągły: 200A, co pozwala na obsługę wysokich obciążeń (ładowanie i rozładowywanie z prądem 200A).
- Prąd chwilowy: 350A.
- Zakres obsługiwanych konfiguracji: 7S do 16S (7 do 16 ogniw w szeregu), co zapewnia elastyczność w różnych zastosowaniach.
- Wbudowany moduł Bluetooth.
- Aplikacja JK BMS: Monitorowanie parametrów w czasie rzeczywistym: śledzenie napięcia, prądu, temperatury i stanu ogniw; konfigurację ustawień: dostosowywanie parametrów balansowania i ochrony. Intuicyjny interfejs użytkownika: łatwa obsługa i szybki dostęp do informacji.
- Obsługa funkcji ogrzewania baterii: Wbudowany układ grzewczy.
- Obsługa funkcji RS485. Domyślnie: wbudowany układ CANBUS.
- Pobór prądu podczas pracy: <5 mA (bez komunikacji) / 15 mA (485/CAN).
- Cztery sondy mierzące temperaturę celi.
- Możliwość zastosowania dodatkowego wyświetlacza LCD do wyświetlania parametrów pracy.
- Wskaźnik stanu Bluetooth LED.
- Zdalna obsługa przez Bluetooth APP.
- Obliczanie pojemności baterii.
- Obsługa operacji na komputerze.
- Wysoka precyzja pomiaru napięcia (±3 mV).
- Wysoka precyzja pomiaru prądu.
- Obsługa wyświetlania informacji na ekranie.
- Dokładne rejestrowanie czasu.
- Obsługa komunikacji RS485.
- Obsługa komunikacji CAN.
- Obsługa funkcji grzania.
- Funkcja alarmu styku suchego.
- Zabezpieczenie przed nadmiernym prądem ładowania.
- Zabezpieczenie przed nadmiernym napięciem ładowania.
- Zabezpieczenie przed przegrzaniem ładowania.
- Zabezpieczenie przed niską temperaturą ładowania.
- Zabezpieczenie przed nadmiernym prądem rozładowania.
- Zabezpieczenie przed zbyt niskim napięciem rozładowania.
- Zabezpieczenie przed przegrzaniem rozładowania.
- Zabezpieczenie przed zwarciem.
- Funkcja ograniczania prądu równoległego akumulatora.
Instrukcja podłączenia – BMS JK-B1A8S10P
- Okablowanie pomiarowe (balansujące):
- Przewód czarny (oznaczenie B0) należy podłączyć do bieguna ujemnego pierwszego ogniwa (pierwszej celi pakietu).
- Kolejne przewody pomiarowe (B1, B2, ..., B8) powinny być podłączone odpowiednio do dodatnich biegunów kolejnych ogniw w konfiguracji szeregu.
- W przypadku konfiguracji 4S należy wykorzystać przewody od B0 do B4.
- Niewykorzystane przewody balansujące powinny zostać odpowiednio zaizolowane, aby zapobiec zwarciom.
- Okablowanie prądowe:
- Złącze B- należy połączyć z biegunem ujemnym całego pakietu ogniw.
- Złącze P- służy do połączenia z biegunem ujemnym odbiornika (obciążenia) oraz/lub ładowarki.
- Złącze dodatnie pakietu (B+) musi zostać bezpośrednio połączone z dodatnim biegunem odbiornika i/lub ładowarki.
- Podłączenie czujnika temperatury (NTC):
- Czujnik temperatury należy umieścić w odpowiednim porcie na płytce BMS.
- Rekomendacja: Sonda powinna zostać umieszczona w bezpośrednim sąsiedztwie ogniw, aby zapewnić precyzyjne monitorowanie temperatury roboczej.
- Procedura uruchomienia systemu BMS:
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
- Krótkie naciśnięcie przycisku zasilania znajdującego się na płytce BMS, lub
- Podłączenie ładowarki, której napięcie wyjściowe powinno być co najmniej o 5V wyższe niż aktualne napięcie pakietu.
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
Kluczowe zalecenia i środki ostrożności:
- Przed wpięciem złącza balansującego do złącza BMS, należy upewnić się, że napięcia pomiędzy kolejnymi przewodami rosną sekwencyjnie o wartości:
- 2,5–3,6 V dla ogniw LiFePO₄,
- 3,5–4,2 V dla ogniw Li-ion.
- Bezwzględnie zabrania się lutowania przewodów do ogniw w momencie, gdy wtyczka balansująca jest już podłączona do BMS.
- Należy stosować wyłącznie przewody oraz złącza dostarczone przez producenta wraz z urządzeniem.
- Przed pierwszym uruchomieniem systemu zaleca się pełną konfigurację systemu za pomocą dedykowanej aplikacji mobilnej JK BMS, dostępnej na platformy Android i iOS.
Aplikacja na Telefon

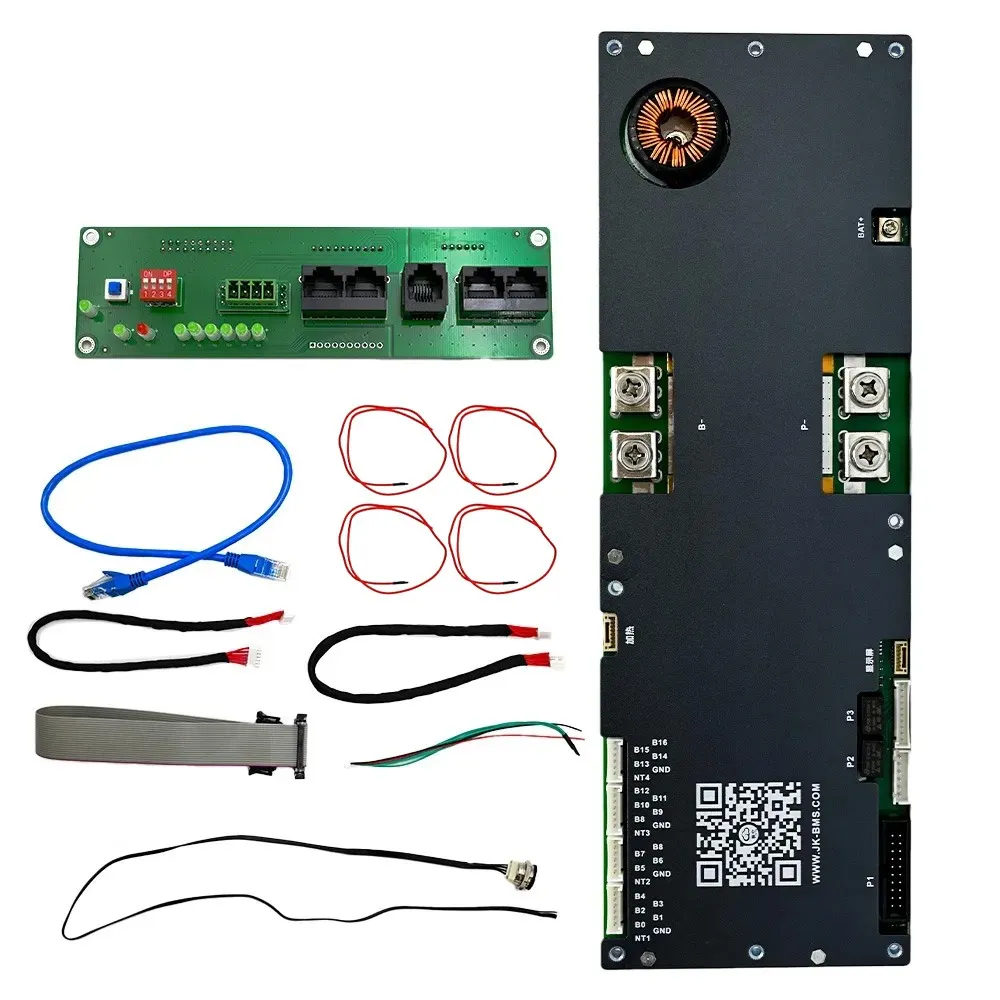

Zawartość Zestawu
- BMS JK-PB2A16S20P
- Płytka interfejsu komunikacyjnego
- Czujniki temperatury NTC (4 sondy)
- Przycisk ON/OFF na przewodzie
- Komplet przewodów podłączeniowych
