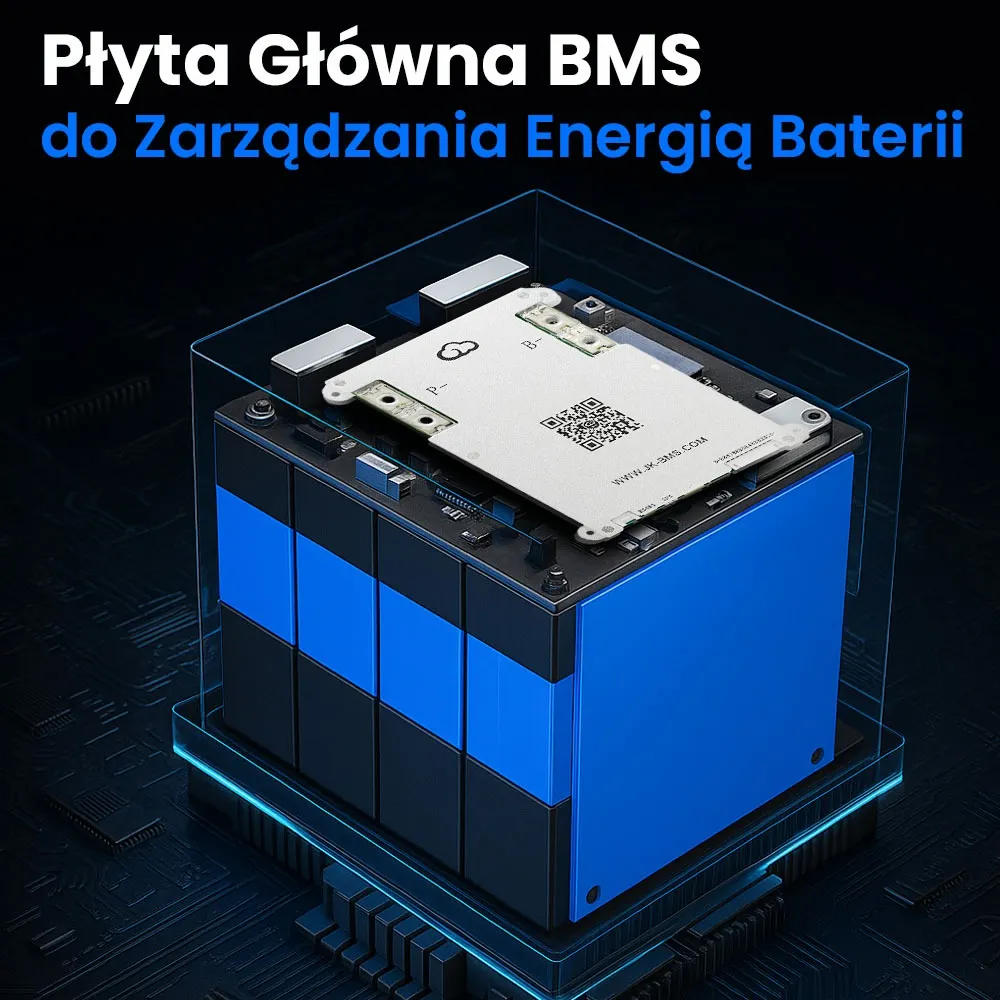

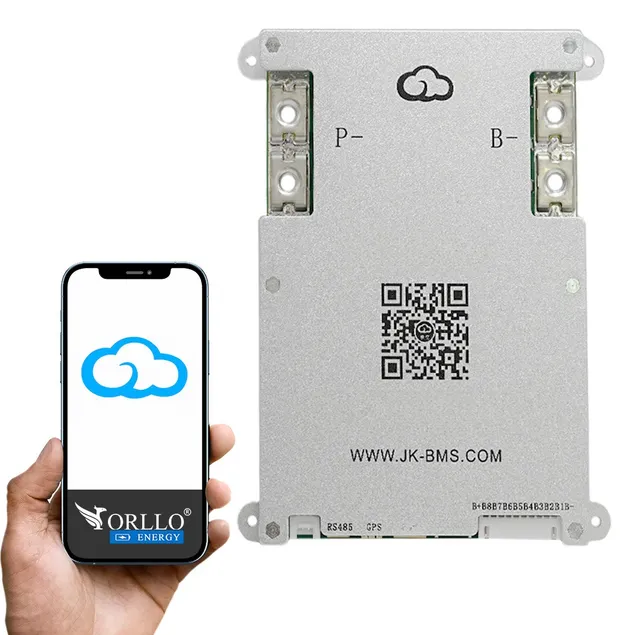

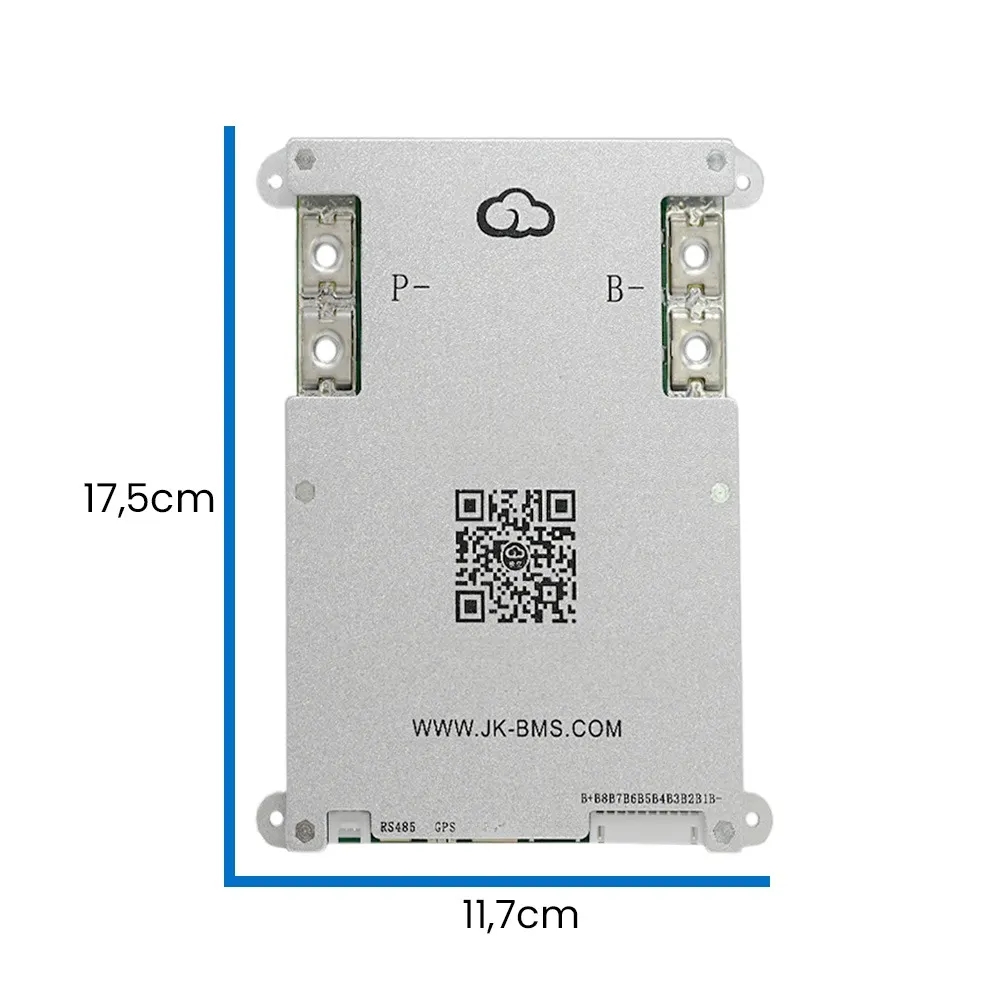

Płyta Główna BMS JK-B1A8S10 do Zarządzania Energią Baterii LiFePO4 z Aktywnym Balansowaniem i Bluetooth
Płyta Główna BMS JK-B1A8S10 do Zarządzania Energią Baterii LIFEPO4 Li-ion i LTO z Funkcją Aktywnego Balansowania Bluetooth
Zastosowania
BMS JK-B1A8S10 to zaawansowane rozwiązanie do zarządzania energią w systemach akumulatorowych, zapewniające efektywne balansowanie napięć i monitorowanie stanu baterii.
Zastosowania:
-
Idealny do budowy małych systemów magazynowania energii (np. Powerwall, powerbanki dużej pojemności).
-
Doskonały do pojazdów elektrycznych (EV, e-bike, e-scooter, e-boat), gdzie zapewnia stabilność i bezpieczeństwo pracy baterii.
-
Niezastąpiony w systemach zasilania awaryjnego (UPS), zapewniając nieprzerwaną dostawę energii w przypadku awarii.
-
Sprawdzi się w projektach DIY i automatyce domowej, gdzie pozwala na pełną kontrolę nad bateriami i ich wydajnością.
-
Odpowiedni do użycia w sprzęcie specjalistycznym i przemysłowym, zapewniając niezawodną pracę w trudnych warunkach.


Zalety Techniczne
- Obsługa ogniw LIFEPO4, Li-ion oraz LTO (Baterie litowo-tytanowe)
- Aktywne balansowanie (Active Balance): System aktywnie wyrównuje napięcia między ogniwami, co zwiększa efektywność wykorzystania baterii do 99% i wydłuża jej żywotność.
- Prąd balansowania: 1A (1000 mA), co umożliwia szybkie i efektywne wyrównywanie napięć między ogniwami.
- Prąd ciągły: 100A, co pozwala na obsługę wysokich obciążeń. (Ładowanie i rozładowywanie z prądem 100A)
- Prąd chwilowy: 200A
- Zakres obsługiwanych konfiguracji: 3S do 8S (3 do 8 ogniw w szeregu), co zapewnia elastyczność w różnych zastosowaniach.
- Wbudowany moduł Bluetooth
- Aplikacja JK BMS (Monitorowanie parametrów w czasie rzeczywistym: Śledzenie napięcia, prądu, temperatury i stanu ogniw, Konfigurację ustawień: Dostosowywanie parametrów balansowania i ochrony. Intuicyjny interfejs użytkownika: Łatwa obsługa i szybki dostęp do informacji).
- Obsługa funkcji ogrzewania baterii: Wbudowany układ grzewczy.
- Obsługa funkcji RS485: Domyślnie, wbudowany układ CANBUS.
- Pobór prądu podczas pracy: <5 mA (bez komunikacji) / 15 mA (485/CAN).
- Dwie sondy mierzące temperaturę celi
- Temperatura pracy: -40 ~ 85°C.
- Obliczanie pojemności baterii.
- Zakres wykrywania napięcia pojedynczej celi: 0-5 V, błąd <10 mV w pełnym zakresie roboczym, typowa wartość błędu <5 mV.
- Wysoka precyzja pomiaru prądu.
- Obsługa wyświetlania informacji na ekranie (opcja).
- Dokładne rejestrowanie czasu.
- Obsługa funkcji równoległej.
- Obsługa funkcji alarmu: Wbudowany buzzer.
- Obsługa komunikacji GPS.
- Funkcja wstępnego ładowania/rozładowania.
- Zabezpieczenie przed nadmiernym prądem ładowania.
- Zabezpieczenie przed przepięciem ładowania.
- Zabezpieczenie przed przegrzaniem ładowania.
- Zabezpieczenie przed niską temperaturą podczas ładowania.
- Zabezpieczenie przed nadmiernym prądem rozładowania.
- Zabezpieczenie przed zbyt niskim napięciem rozładowania.
- Zabezpieczenie przed przegrzaniem rozładowania.
- Zabezpieczenie przed zwarciem.
Instrukcja podłączenia – BMS JK-B1A8S10P
- Okablowanie pomiarowe (balansujące):
- Przewód czarny (oznaczenie B0) należy podłączyć do bieguna ujemnego pierwszego ogniwa (pierwszej celi pakietu).
- Kolejne przewody pomiarowe (B1, B2, ..., B8) powinny być podłączone odpowiednio do dodatnich biegunów kolejnych ogniw w konfiguracji szeregu.
- W przypadku konfiguracji 4S należy wykorzystać przewody od B0 do B4.
- Niewykorzystane przewody balansujące powinny zostać odpowiednio zaizolowane, aby zapobiec zwarciom.
- Okablowanie prądowe:
- Złącze B- należy połączyć z biegunem ujemnym całego pakietu ogniw.
- Złącze P- służy do połączenia z biegunem ujemnym odbiornika (obciążenia) oraz/lub ładowarki.
- Złącze dodatnie pakietu (B+) musi zostać bezpośrednio połączone z dodatnim biegunem odbiornika i/lub ładowarki.
- Podłączenie czujnika temperatury (NTC):
- Czujnik temperatury należy umieścić w odpowiednim porcie na płytce BMS.
- Rekomendacja: Sonda powinna zostać umieszczona w bezpośrednim sąsiedztwie ogniw, aby zapewnić precyzyjne monitorowanie temperatury roboczej.
- Procedura uruchomienia systemu BMS:
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
- Krótkie naciśnięcie przycisku zasilania znajdującego się na płytce BMS, lub
- Podłączenie ładowarki, której napięcie wyjściowe powinno być co najmniej o 5V wyższe niż aktualne napięcie pakietu.
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
Kluczowe zalecenia i środki ostrożności:
- Przed wpięciem złącza balansującego do złącza BMS, należy upewnić się, że napięcia pomiędzy kolejnymi przewodami rosną sekwencyjnie o wartości:
- 2,5–3,6 V dla ogniw LiFePO₄,
- 3,5–4,2 V dla ogniw Li-ion.
- Bezwzględnie zabrania się lutowania przewodów do ogniw w momencie, gdy wtyczka balansująca jest już podłączona do BMS.
- Należy stosować wyłącznie przewody oraz złącza dostarczone przez producenta wraz z urządzeniem.
- Przed pierwszym uruchomieniem systemu zaleca się pełną konfigurację systemu za pomocą dedykowanej aplikacji mobilnej JK BMS, dostępnej na platformy Android i iOS.

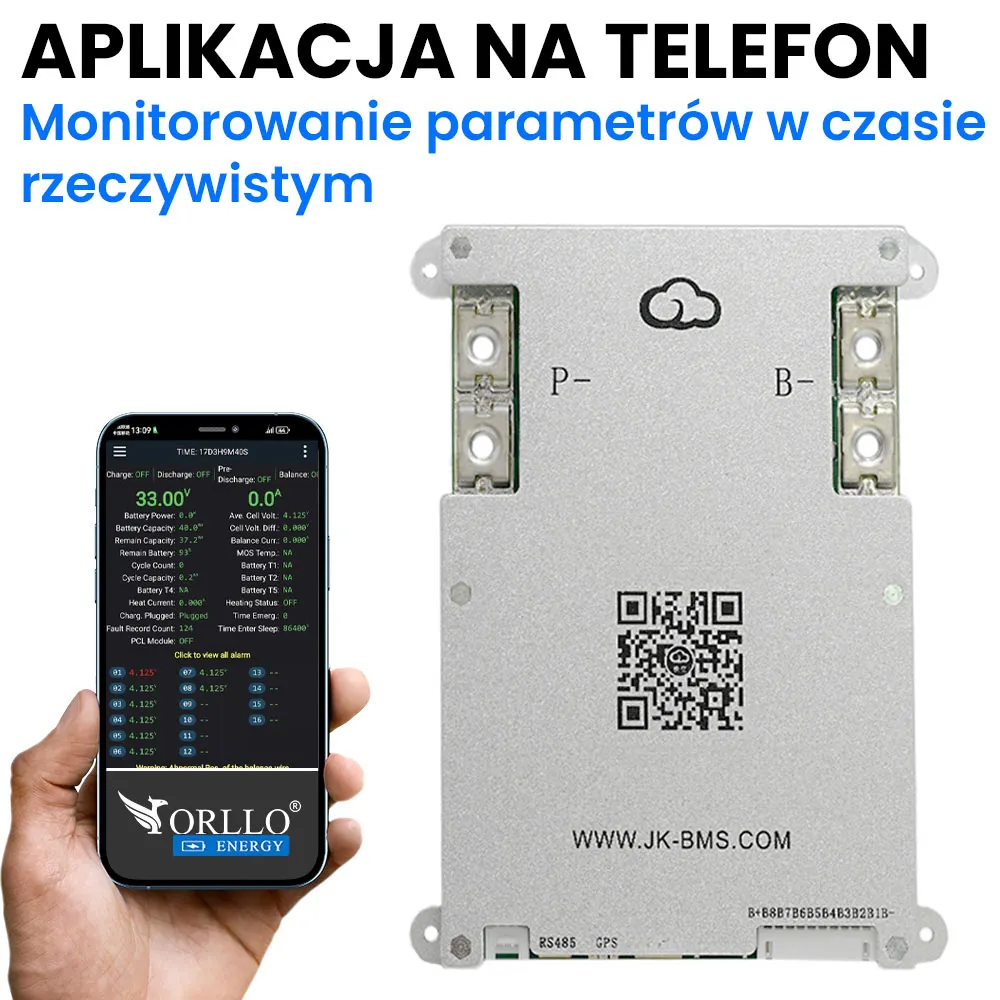

Aplikacja na Telefon

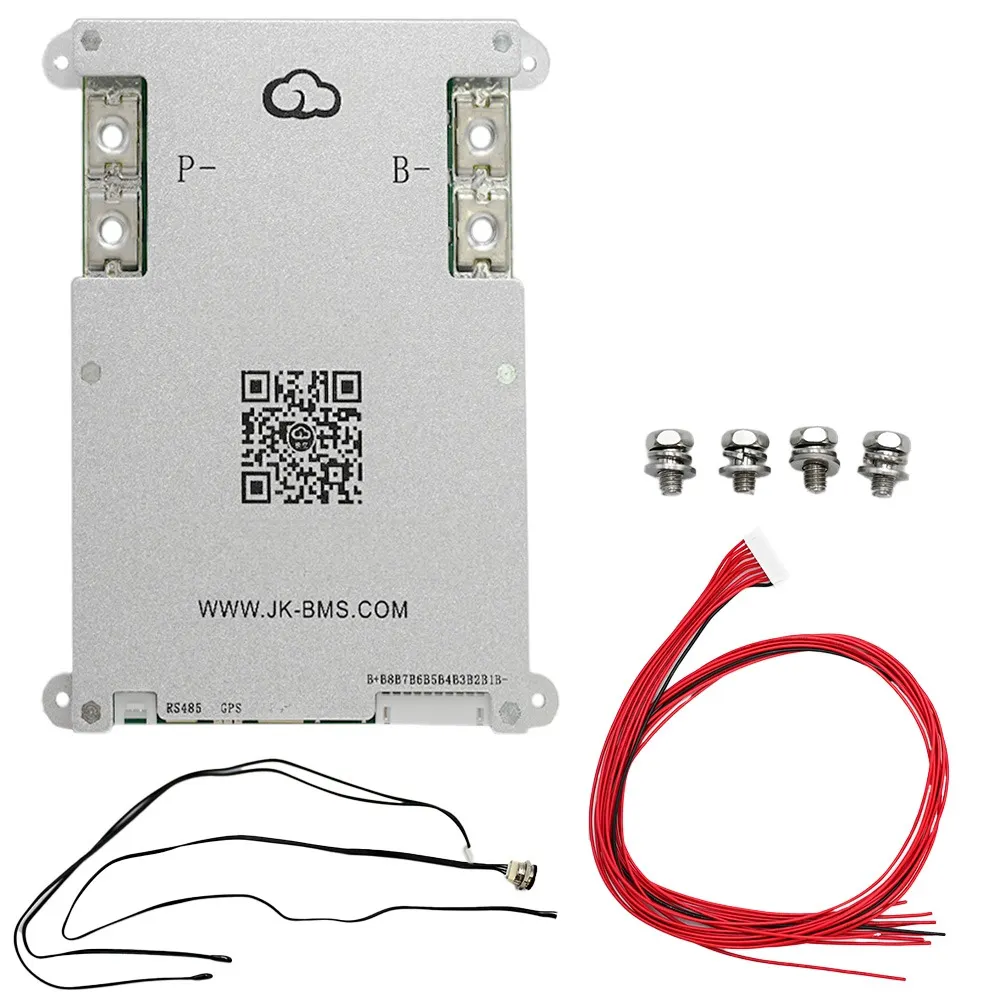

Zawartość Zestawu

- BMS JK-B1A8S10
- Czujnik temperatury NTC (2 sondy)
- Przycisk ON/OFF
- Przewody do portu (common port)
