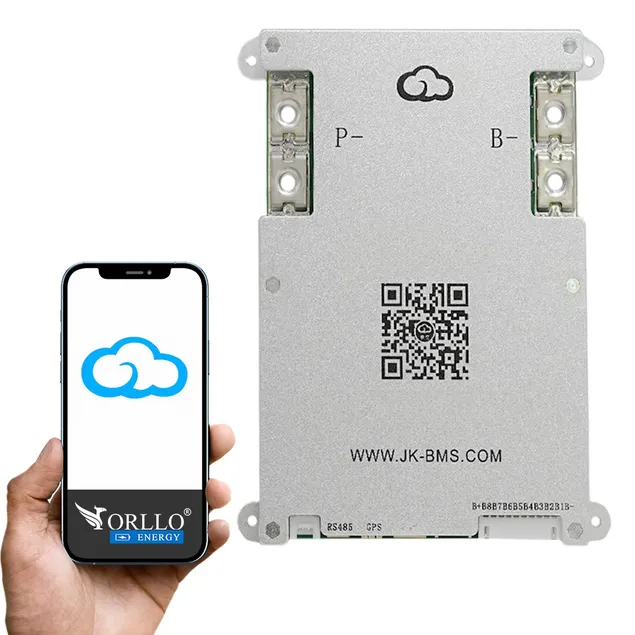

Płyta Główna BMS JK-B2A8S20P do Zarządzania Energią Baterii LiFePO4 z Aktywnym Balansowaniem i Bluetooth
Warianty
| Zwrot | 30 dni |
|---|---|
| Płatność | przedpłata, PayPo, Raty 0% |
| Dostawa | 0 zł |
| Kupiło | 241 osób |
| Wysyłka | 24h |
| Dostępność | W magazynie |
Płyta Główna BMS JK-B2A8S20P do Zarządzania Energią Baterii LIFEPO4 Li-ion i LTO z Funkcją Aktywnego Balansowania Bluetooth
Zastosowania
BMS JK-B2A8S20P to nowoczesna płyta główna przeznaczona do zarządzania energią w różnego rodzaju systemach akumulatorowych. Obsługuje baterie LiFePO4, Li-ion oraz LTO (litowo-tytanowe), zapewniając aktywne balansowanie napięć, precyzyjne pomiary oraz ochronę w czasie ładowania i rozładowania. Jest to idealne rozwiązanie dla osób budujących własne magazyny energii, powerbanki dużej pojemności, systemy UPS czy pojazdy elektryczne.
Zastosowania:
-
Magazyny energii i systemy Powerwall – idealne rozwiązanie do budowy własnych instalacji off-grid.
-
Pojazdy elektryczne – skuteczna kontrola nad bateriami w e-bike, e-scooter, e-boat, EV.
-
Systemy UPS i zasilanie awaryjne – niezawodna ochrona przed przerwami w dostawie energii.
-
Projekty DIY, automatyka domowa – pełna kontrola nad ogniwami w systemach inteligentnego domu.
-
Zastosowania przemysłowe i specjalistyczne – stabilna praca nawet w trudnych warunkach środowiskowych.
Bezpłatna konsultacja i projekt - Zadzwoń:
22 243 17 17
22 243 17 17
Zalety Techniczne
- Obsługa ogniw LiFePO4, Li-ion oraz LTO (baterie litowo-tytanowe) – szeroka kompatybilność z najpopularniejszymi typami ogniw
- Aktywne balansowanie (Active Balance) – wyrównywanie napięć między ogniwami zwiększa efektywność wykorzystania baterii do 99%
- Prąd balansowania 2A (2000 mA) – szybkie i skuteczne wyrównywanie napięć
- Prąd ciągły 200A – umożliwia bezpieczne ładowanie i rozładowywanie z prądem do 200A
- Prąd chwilowy: 350A
- Zakres konfiguracji od 3S do 8S – obsługa od 3 do 8 ogniw w szeregu
- Wbudowany moduł Bluetooth – bezprzewodowa łączność z aplikacją mobilną
- Aplikacja JK BMS – monitorowanie napięcia, prądu, temperatury, konfiguracja ustawień, intuicyjny interfejs
- Dwie sondy temperatury (NTC) – dokładny pomiar temperatury celi baterii
- Obliczanie pojemności baterii – precyzyjna analiza stanu naładowania
- Wysoka precyzja pomiaru napięcia (±3 mV) – dokładność klasy przemysłowej
- Wysoka precyzja pomiaru prądu – szczegółowa diagnostyka energetyczna
- Obsługa wyświetlania danych na ekranie – przejrzysty podgląd parametrów
- Dokładne rejestrowanie czasu pracy systemu – przydatne w serwisie i analizie
- Obsługa protokołu RS485 – kompatybilność z systemami automatyki
- Obsługa komunikacji CAN – integracja z systemami pojazdów i przemysłu
- Obsługa funkcji ogrzewania ogniw – umożliwia pracę w niskich temperaturach
- Możliwość pracy równoległej – łączenie kilku modułów BMS w jeden system
- Funkcja alarmów bezpieczeństwa – sygnalizacja krytycznych wartości
- Obsługa komunikacji GPS – śledzenie lokalizacji w zastosowaniach mobilnych
- Funkcja wstępnego ładowania i rozładowania – bezpieczne inicjowanie cyklu pracy
- Zabezpieczenie przed nadmiernym prądem ładowania – ochrona ogniw i przewodów
- Zabezpieczenie przed przepięciem ładowania – kontrola napięcia wejściowego
- Zabezpieczenie przed przegrzaniem podczas ładowania – termiczna ochrona pakietu
- Zabezpieczenie przed zbyt niską temperaturą ładowania – ochrona chemii ogniwa
- Zabezpieczenie przed nadmiernym prądem rozładowania – wydłużenie żywotności baterii
- Zabezpieczenie przed zbyt niskim napięciem rozładowania – zapobieganie głębokiemu rozładowaniu
- Zabezpieczenie przed przegrzaniem rozładowania – kontrola temperatury pracy
- Zabezpieczenie przed zwarciem – natychmiastowa reakcja systemu ochronnego
- Stabilna praca w trudnych warunkach – przystosowany do użytku przemysłowego
- Kompatybilność z różnymi typami systemów magazynowania energii – m.in. Powerwall, e-bike, UPS, DIY
Instrukcja podłączenia – BMS JK-B2A8S20P
- Okablowanie pomiarowe (balansujące):
- Przewód czarny (oznaczenie B0) należy podłączyć do bieguna ujemnego pierwszego ogniwa (pierwszej celi pakietu).
- Kolejne przewody pomiarowe (B1, B2, ..., B8) powinny być podłączone odpowiednio do dodatnich biegunów kolejnych ogniw w konfiguracji szeregu.
- W przypadku konfiguracji 4S należy wykorzystać przewody od B0 do B4.
- Niewykorzystane przewody balansujące powinny zostać odpowiednio zaizolowane, aby zapobiec zwarciom.
- Okablowanie prądowe:
- Złącze B- należy połączyć z biegunem ujemnym całego pakietu ogniw.
- Złącze P- służy do połączenia z biegunem ujemnym odbiornika (obciążenia) oraz/lub ładowarki.
- Złącze dodatnie pakietu (B+) musi zostać bezpośrednio połączone z dodatnim biegunem odbiornika i/lub ładowarki.
- Podłączenie czujnika temperatury (NTC):
- Czujnik temperatury należy umieścić w odpowiednim porcie na płytce BMS.
- Rekomendacja: Sonda powinna zostać umieszczona w bezpośrednim sąsiedztwie ogniw, aby zapewnić precyzyjne monitorowanie temperatury roboczej.
- Procedura uruchomienia systemu BMS:
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
- Krótkie naciśnięcie przycisku zasilania znajdującego się na płytce BMS, lub
- Podłączenie ładowarki, której napięcie wyjściowe powinno być co najmniej o 5V wyższe niż aktualne napięcie pakietu.
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
Kluczowe zalecenia i środki ostrożności:
- Przed wpięciem złącza balansującego do złącza BMS, należy upewnić się, że napięcia pomiędzy kolejnymi przewodami rosną sekwencyjnie o wartości:
- 2,5–3,6 V dla ogniw LiFePO₄,
- 3,5–4,2 V dla ogniw Li-ion.
- Bezwzględnie zabrania się lutowania przewodów do ogniw w momencie, gdy wtyczka balansująca jest już podłączona do BMS.
- Należy stosować wyłącznie przewody oraz złącza dostarczone przez producenta wraz z urządzeniem.
- Przed pierwszym uruchomieniem systemu zaleca się pełną konfigurację systemu za pomocą dedykowanej aplikacji mobilnej JK BMS, dostępnej na platformy Android i iOS.

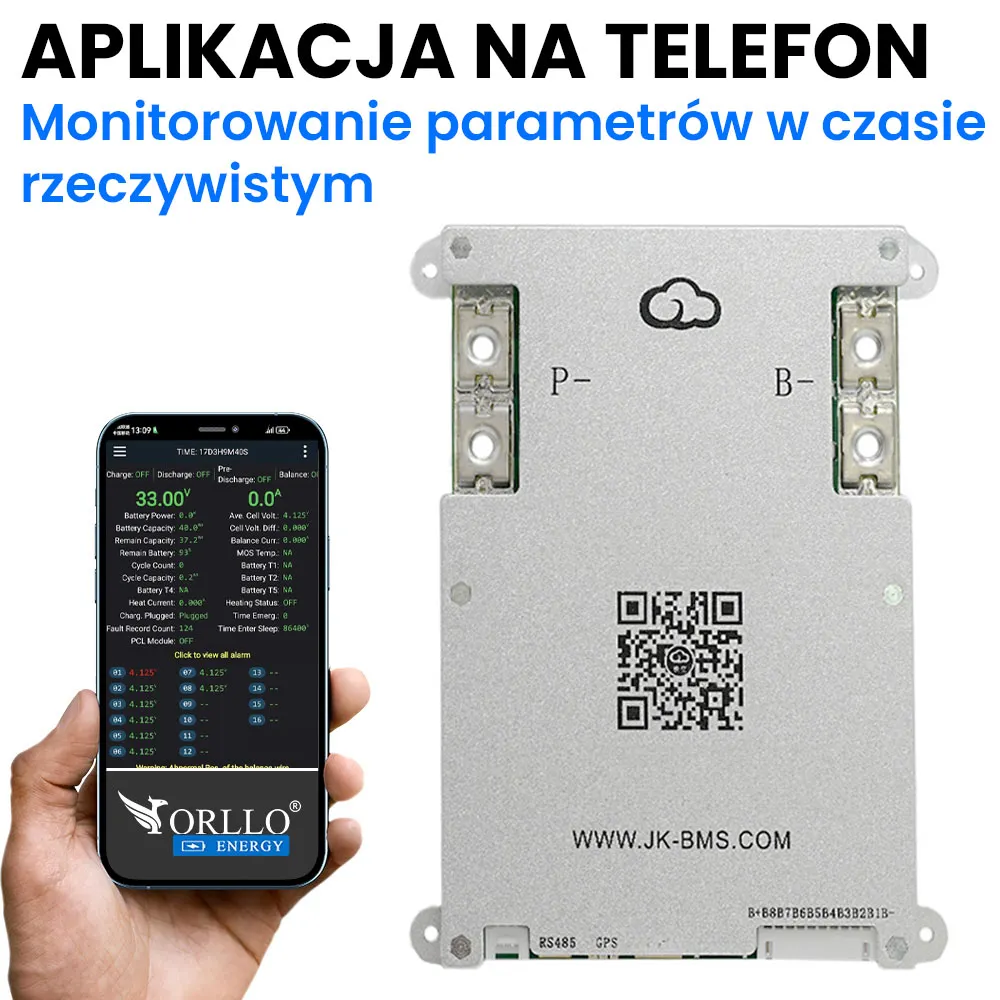

Aplikacja na Telefon

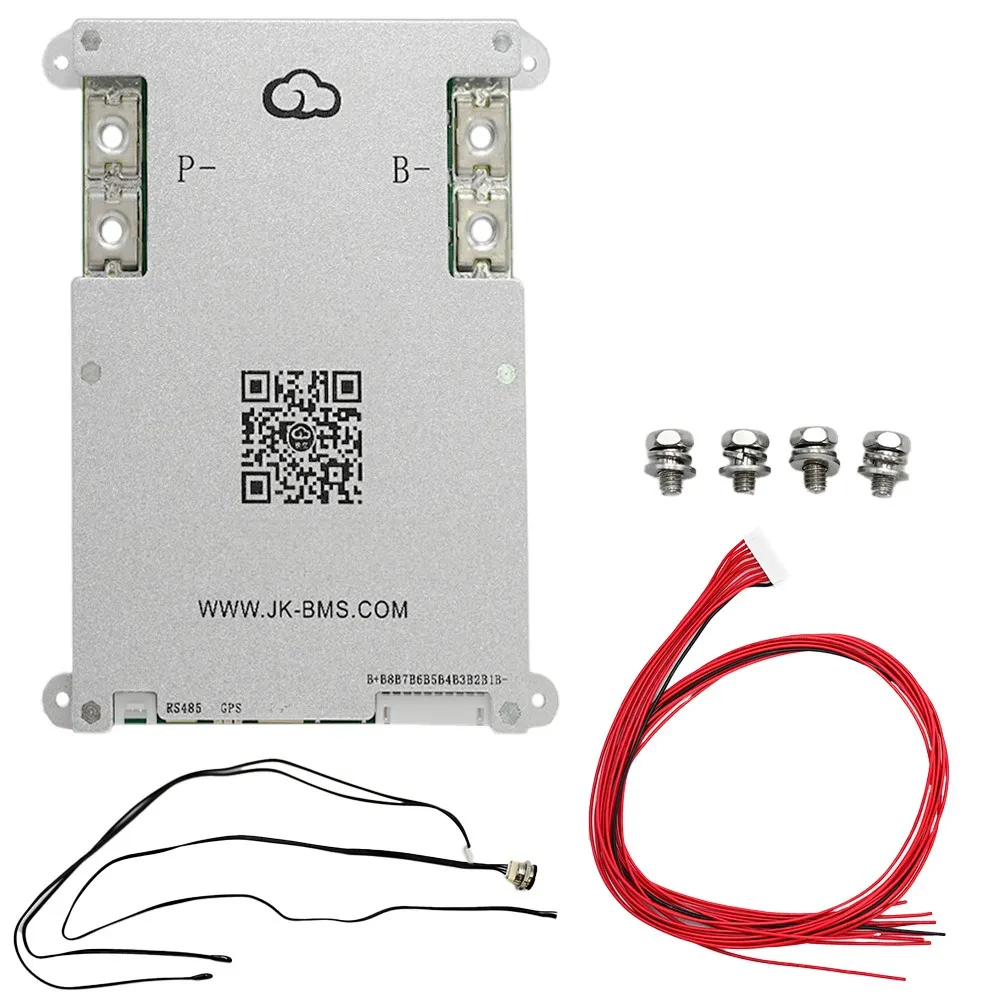

Zawartość Zestawu
- BMS JK-B2A8S20P
- Czujnik temperatury NTC (2 sondy)
- Przycisk ON/OFF
- Przewody do portu (common port)
