Płyta Główna BMS JK-PB1A16S10P do Zarządzania Energią Baterii LiFePO4 z Aktywnym Balansowaniem i Bluetooth

Name: Płyta Główna BMS JK-PB1A16S10P do Zarządzania Energią Baterii LiFePO4 z Aktywnym Balansowaniem i Bluetooth
SKU: JK-PB1A16S10P
Price: 349 PLN
Availability: InStock
Rating: 100 (2 reviews)

Warianty

Ocena:

100% of 100

2 Opinie klientów Dodaj swoją recenzję

Producent: Orllo

SKU

JK-PB1A16S10P

Więcej informacji
Zwrot	30 dni
Płatność	przedpłata, PayPo, Raty 0%
Dostawa	0 zł
Kupiło	261 osób
Wysyłka	24h
Dostępność	W magazynie

Opis produktu

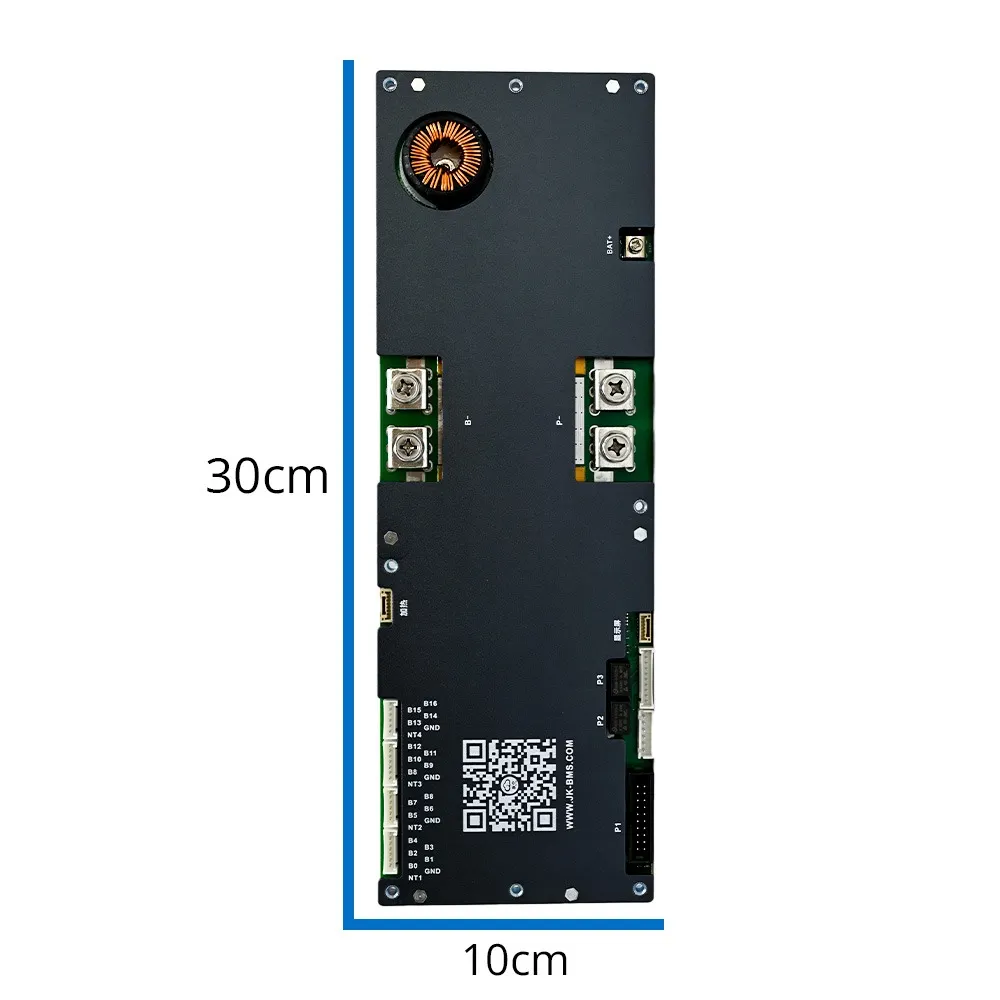

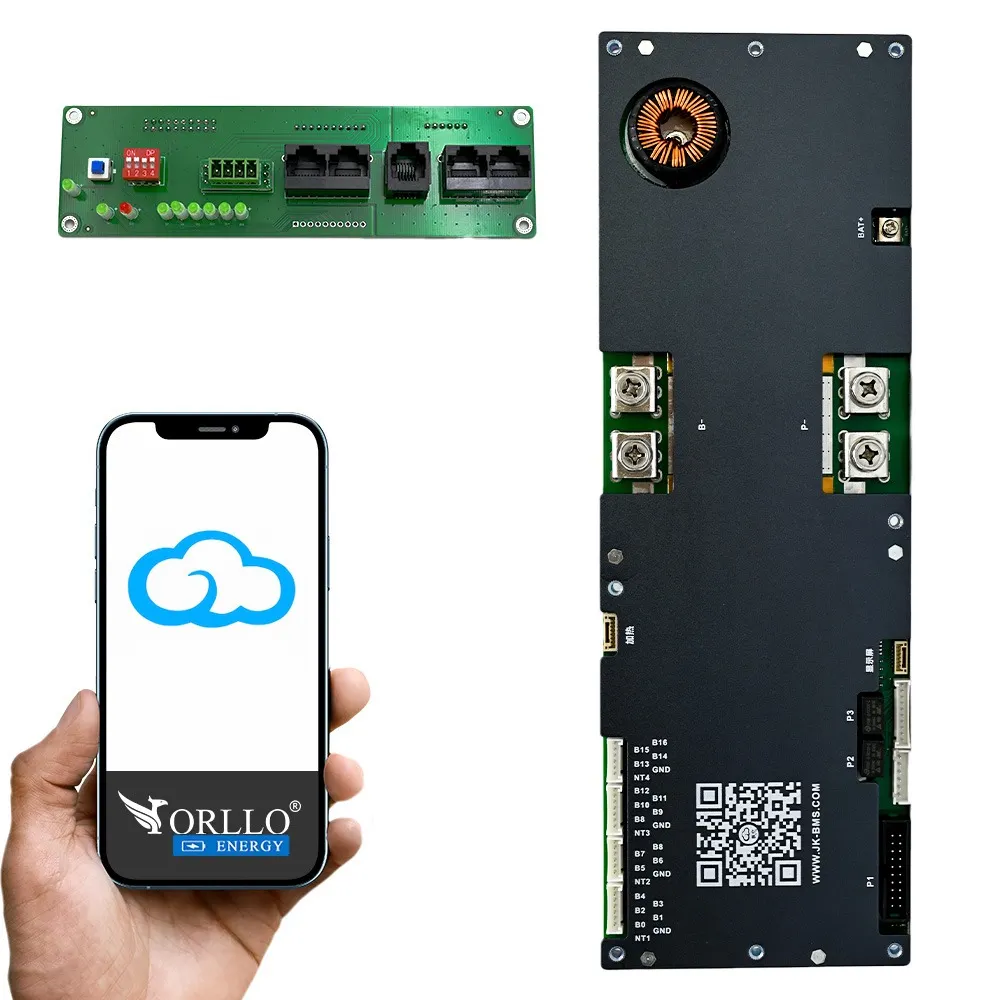

Płyta Główna BMS JK-PB1A16S10P do Zarządzania Energią Baterii DIY Dedykowana do Magazynów Energii

Zastosowania

BMS JK-PB1A16S10P to nowoczesne i zaawansowane rozwiązanie do zarządzania energią w systemach akumulatorowych, zapewniające aktywne balansowanie napięć oraz dokładne monitorowanie stanu baterii.

Systemy magazynowania energii – idealny do budowy Powerwalli, dużych powerbanków oraz innych magazynów energii.

Zalety Techniczne

Płyta główna do zarządzania energią magazynów, współpraca z większością inwerterów na rynku takich jak: Victron Energy, Growatt, Deye, Pylontech.
Aktywne balansowanie (Active Balance): System aktywnie wyrównuje napięcia między ogniwami, co zwiększa efektywność wykorzystania baterii do 99% i wydłuża jej żywotność.
Prąd balansowania: 1A (1000 mA), co umożliwia szybkie i efektywne wyrównywanie napięć między ogniwami.
Prąd ciągły: 100A, co pozwala na obsługę wysokich obciążeń (ładowanie i rozładowywanie z prądem 100A).
Prąd chwilowy: 200A.
Zakres obsługiwanych konfiguracji: 7S do 16S (7 do 16 ogniw w szeregu), co zapewnia elastyczność w różnych zastosowaniach.
Wbudowany moduł Bluetooth.

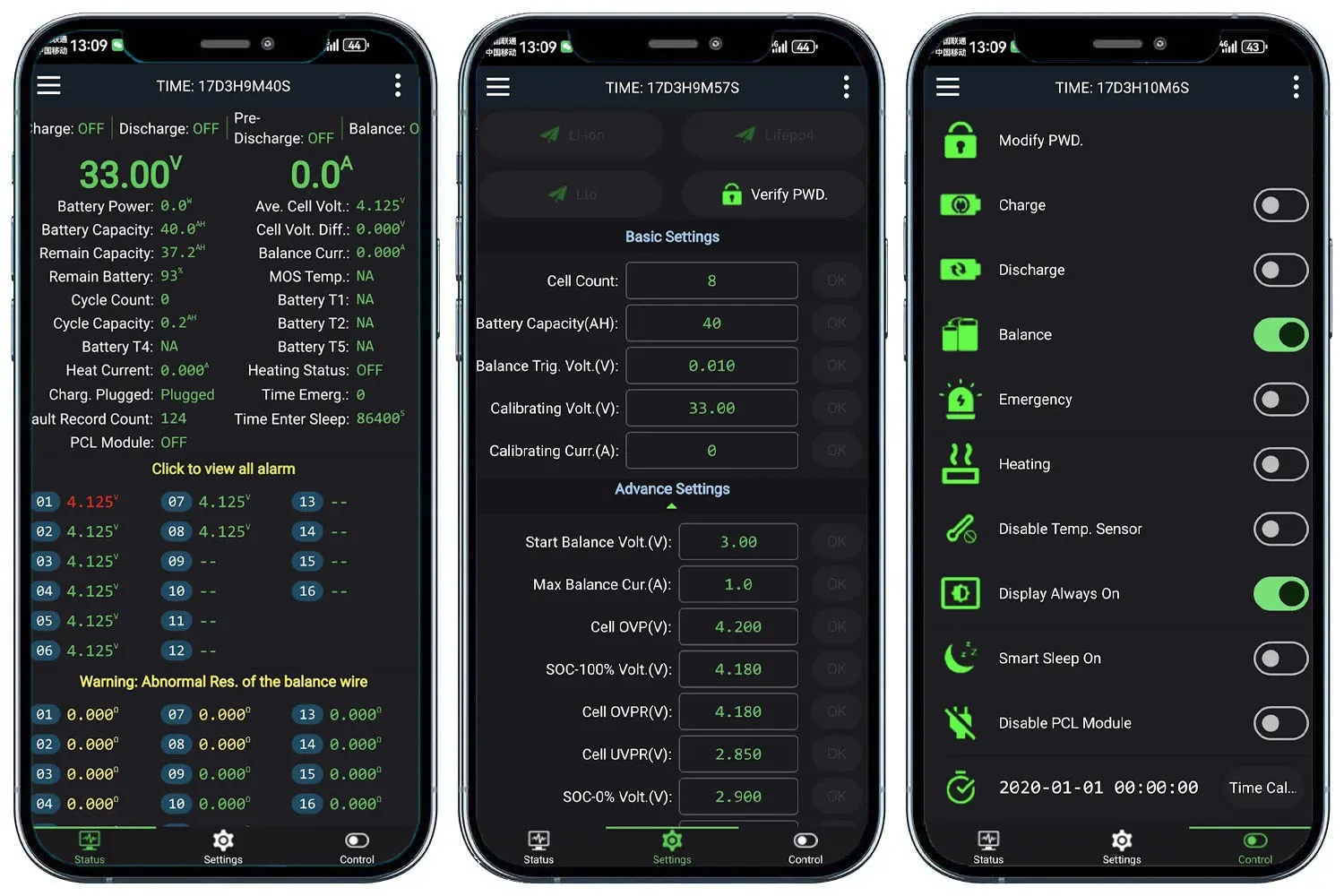

Aplikacja JK BMS: Monitorowanie parametrów w czasie rzeczywistym: śledzenie napięcia, prądu, temperatury i stanu ogniw; konfigurację ustawień: dostosowywanie parametrów balansowania i ochrony. Intuicyjny interfejs użytkownika: łatwa obsługa i szybki dostęp do informacji.
Obsługa funkcji ogrzewania baterii: Wbudowany układ grzewczy.
Obsługa funkcji RS485. Domyślnie: wbudowany układ CANBUS.
Pobór prądu podczas pracy: <5 mA (bez komunikacji) / 15 mA (485/CAN).

Cztery sondy mierzące temperaturę celi.
Możliwość zastosowania dodatkowego wyświetlacza LCD do wyświetlania parametrów pracy.
Wskaźnik stanu Bluetooth LED.
Zdalna obsługa przez Bluetooth APP.
Obliczanie pojemności baterii.
Obsługa operacji na komputerze.
Wysoka precyzja pomiaru napięcia (±3 mV).
Wysoka precyzja pomiaru prądu.
Obsługa wyświetlania informacji na ekranie.
Dokładne rejestrowanie czasu.
Obsługa komunikacji RS485.
Obsługa komunikacji CAN.
Obsługa funkcji grzania.
Funkcja alarmu styku suchego.
Zabezpieczenie przed nadmiernym prądem ładowania.
Zabezpieczenie przed nadmiernym napięciem ładowania.
Zabezpieczenie przed przegrzaniem ładowania.
Zabezpieczenie przed niską temperaturą ładowania.
Zabezpieczenie przed nadmiernym prądem rozładowania.
Zabezpieczenie przed zbyt niskim napięciem rozładowania.
Zabezpieczenie przed przegrzaniem rozładowania.
Zabezpieczenie przed zwarciem.
Funkcja ograniczania prądu równoległego akumulatora.

Instrukcja podłączenia – BMS JK-B1A8S10P

Okablowanie pomiarowe (balansujące):
- Przewód czarny (oznaczenie B0) należy podłączyć do bieguna ujemnego pierwszego ogniwa (pierwszej celi pakietu).
- Kolejne przewody pomiarowe (B1, B2, ..., B8) powinny być podłączone odpowiednio do dodatnich biegunów kolejnych ogniw w konfiguracji szeregu.
- W przypadku konfiguracji 4S należy wykorzystać przewody od B0 do B4.
- Niewykorzystane przewody balansujące powinny zostać odpowiednio zaizolowane, aby zapobiec zwarciom.
Okablowanie prądowe:
- Złącze B- należy połączyć z biegunem ujemnym całego pakietu ogniw.
- Złącze P- służy do połączenia z biegunem ujemnym odbiornika (obciążenia) oraz/lub ładowarki.
- Złącze dodatnie pakietu (B+) musi zostać bezpośrednio połączone z dodatnim biegunem odbiornika i/lub ładowarki.
Podłączenie czujnika temperatury (NTC):
- Czujnik temperatury należy umieścić w odpowiednim porcie na płytce BMS.
- Rekomendacja: Sonda powinna zostać umieszczona w bezpośrednim sąsiedztwie ogniw, aby zapewnić precyzyjne monitorowanie temperatury roboczej.
Procedura uruchomienia systemu BMS:
- Po zakończeniu montażu przewodów pomiarowych i prądowych należy aktywować BMS poprzez:
  - Krótkie naciśnięcie przycisku zasilania znajdującego się na płytce BMS, lub
  - Podłączenie ładowarki, której napięcie wyjściowe powinno być co najmniej o 5V wyższe niż aktualne napięcie pakietu.

Kluczowe zalecenia i środki ostrożności:

Przed wpięciem złącza balansującego do złącza BMS, należy upewnić się, że napięcia pomiędzy kolejnymi przewodami rosną sekwencyjnie o wartości:
- 2,5–3,6 V dla ogniw LiFePO₄,
- 3,5–4,2 V dla ogniw Li-ion.
Bezwzględnie zabrania się lutowania przewodów do ogniw w momencie, gdy wtyczka balansująca jest już podłączona do BMS.
Należy stosować wyłącznie przewody oraz złącza dostarczone przez producenta wraz z urządzeniem.
Przed pierwszym uruchomieniem systemu zaleca się pełną konfigurację systemu za pomocą dedykowanej aplikacji mobilnej JK BMS, dostępnej na platformy Android i iOS.
