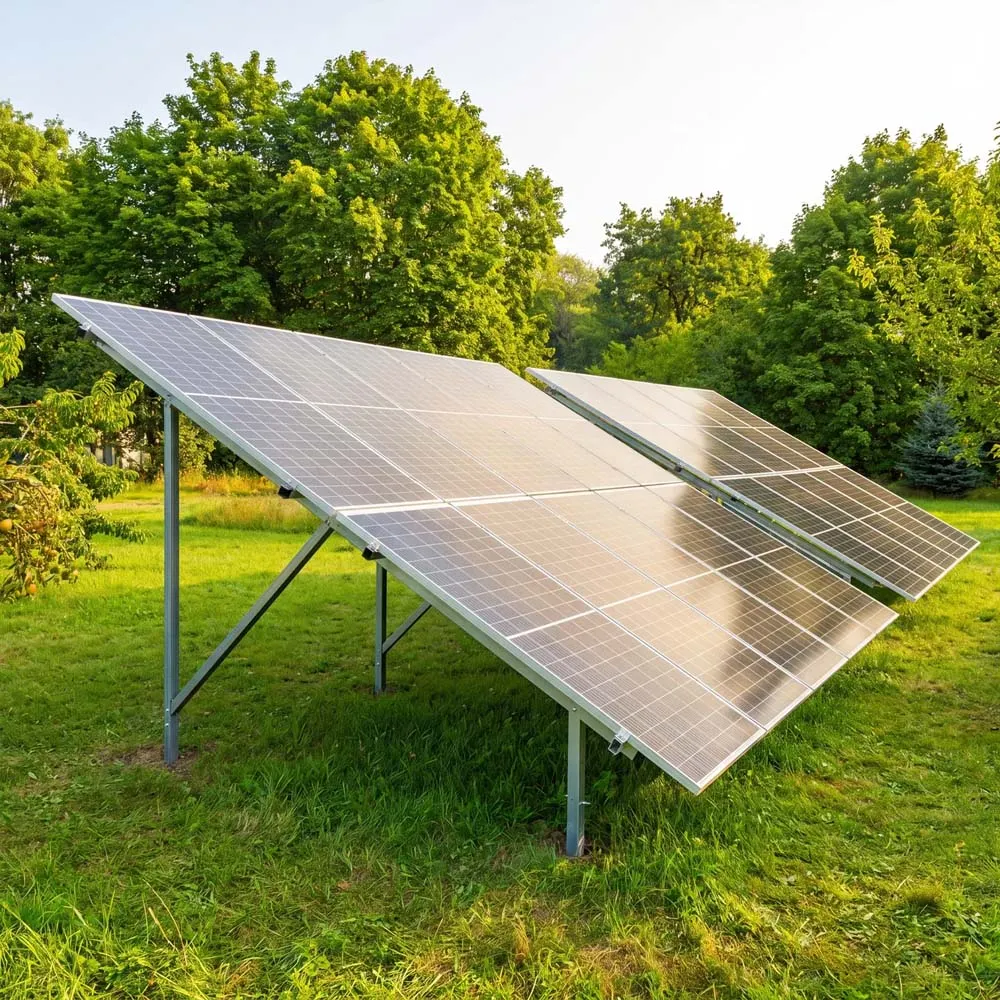

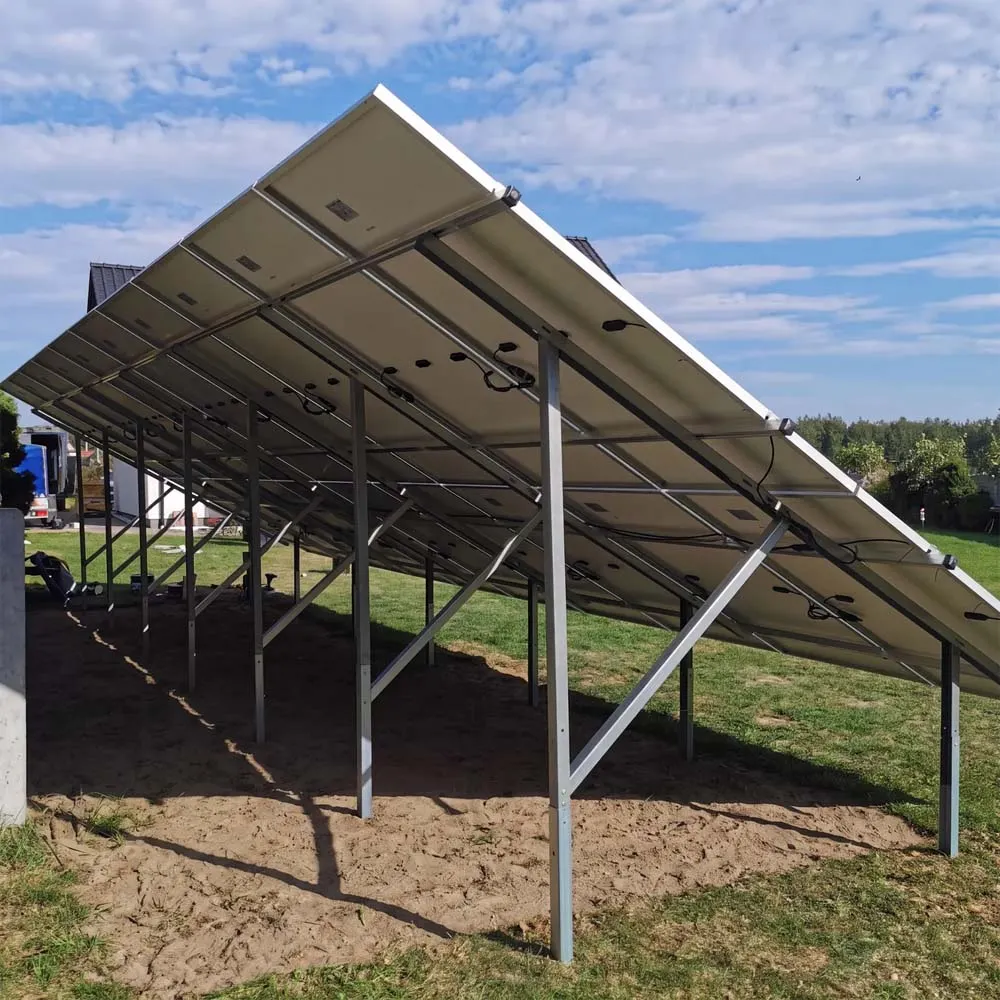

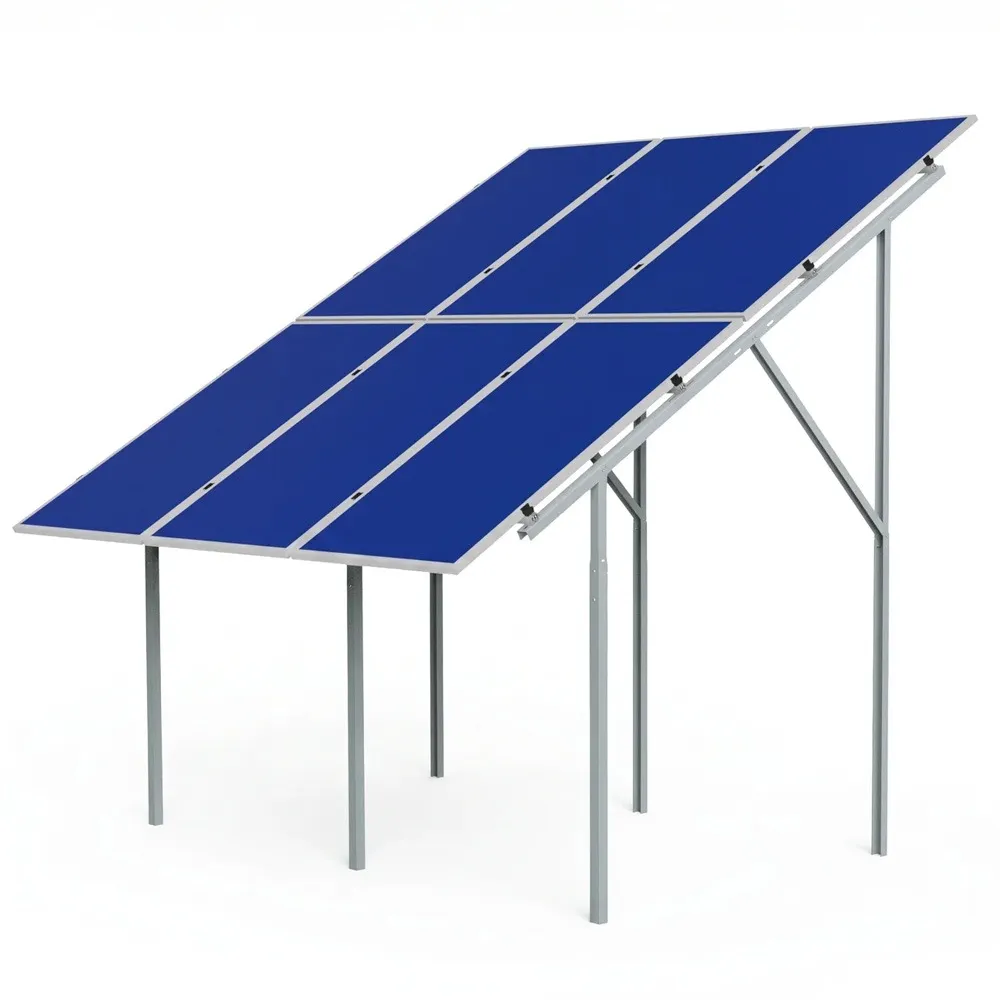

Konstrukcja Gruntowa K502/8 Pion do 8 Paneli Fotowoltaicznych PV do 2m

Zastosowania

Najważniejsze zalety

• Montaż 8 paneli PV - konstrukcja umożliwia stabilny montaż 8 modułów fotowoltaicznych w układzie pionowym.
• System wbijany w grunt - montaż odbywa się bez wykonywania betonowych fundamentów, poprzez mechaniczne wbicie elementów w podłoże.
• Bez potrzeby użycia kafara - konstrukcja sprawdzi się w miejscach, do których nie ma dostępu ciężki sprzęt montażowy.
• Regulowany kąt nachylenia - możliwość ustawienia paneli pod kątem 25° lub 30° pozwala dopasować instalację do warunków terenowych i założeń projektu.
• Odporna stal Magnelis - stal S350 z powłoką Magnelis ZM 430 zapewnia wysoką ochronę przed korozją, wilgocią, solą i warunkami atmosferycznymi.
• Aluminiowe elementy wsporcze - zwiększają trwałość, sztywność oraz stabilność całego systemu montażowego.
• Pionowe klamry K500 - zapewniają stabilne mocowanie modułów i estetyczne wykończenie instalacji. Dostępne w kolorze czarnym lub srebrnym, zależnie od wersji.
• Do paneli o różnej szerokości - konstrukcja obsługuje moduły o szerokości od 950 do 1152 mm, po dobraniu odpowiedniej wersji.
• Do instalacji on-grid i off-grid - system może być stosowany zarówno w instalacjach podłączonych do sieci, jak i w niezależnych systemach fotowoltaicznych.
• Szybki montaż w terenie - gotowe komponenty oraz technologia SDS-HEX ułatwiają sprawne wykonanie instalacji gruntowej.
• Do paneli ustawionych pionowo - orientacja pionowa dobrze sprawdza się na działkach i terenach o ograniczonej szerokości.
• Trwałość na lata - odporne materiały oraz 10-letnia gwarancja zapewniają długotrwałe i bezpieczne użytkowanie konstrukcji.

Specyfikacja techniczna

• Model - K502/8 PION z klamrami K500

• Kod produktu - K00233

• Typ konstrukcji - gruntowa, wbijana

• Liczba obsługiwanych modułów - 8 szt.

• Układ montażu paneli - pionowy

• Maksymalna długość modułu - do 2000 mm

• Szerokość obsługiwanych modułów - 950-990 mm, 991-1085 mm lub 1086-1152 mm

• Kąt montażu - 25° lub 30°

• Rodzaj montażu - wbijany w grunt, bez fundamentowania

• Technologia instalacji - matryca z szybkozłączem SDS-HEX

• Zalecana siła młota udarowego - 29-56 J

• Materiał konstrukcji - stal S350 z powłoką antykorozyjną Magnelis ZM 430

• Elementy wsporcze i prowadnice - aluminium

• Typ klamer - pionowe klamry K500

• Kolor klamer - czarny lub srebrny, zależnie od wybranej wersji

• Odporność - korozja, sól, wilgoć, promieniowanie UV i zmienne warunki atmosferyczne

• Zastosowanie - instalacje fotowoltaiczne on-grid i off-grid

• Gwarancja - 10 lat na konstrukcję

Wytrzymała Konstrukcja do Montażu Paneli Fotowoltaicznych

Konstrukcja Gruntowa Pion do 8 Paneli PV do 2m
